détails du produit
Le filtre est un équipement de traitement indispensable dans le processus de purification de l'eau, utilisé pour intercepter les impuretés de l'eau afin de purifier l'eau ou de protéger le fonctionnement normal des autres équipements du système.Habituellement, les filtres à mailles sont utilisés dans les domaines de la filtration de l'eau et des systèmes de circulation d'eau industriels en raison de leur bon effet de filtration et de leur faible résistance, mais leurs inconvénients sont une faible capacité de rétention de la saleté, une obstruction facile par la saleté, des travaux de nettoyage compliqués et l'équipement. doit être démonté pour réaliser le nettoyage de la partie filtrante, et l'état du filtre ne peut pas être surveillé, ce qui est fortement influencé par les facteurs humains et rend l'automatisation de l'ensemble du système très faible.Le filtre de lavage à contre-courant automatique a pour fonction de filtrer l'eau brute et de nettoyer et de décharger automatiquement l'élément filtrant, et le système dispose d'un approvisionnement en eau ininterrompu lors du nettoyage et de la décharge.Par rapport aux filtres précédents, cet équipement présente les avantages d'une automatisation élevée, d'une grande capacité de traitement, d'un autonettoyage et d'une décharge, d'un approvisionnement en eau ininterrompu et d'une large application.

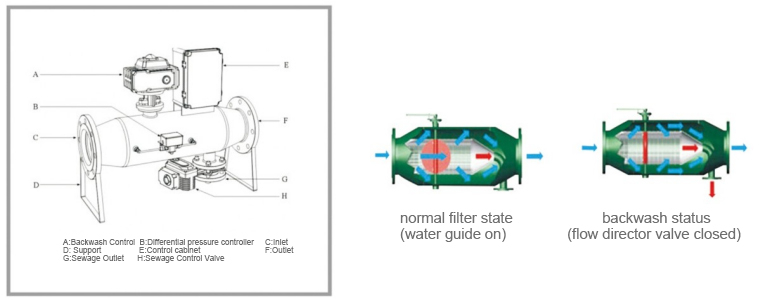

Principe de fonctionnement
Lorsque le filtre de lavage à contre-courant fonctionne, la vanne de guidage du débit d'eau est à l'état ouvert et le débit d'eau pénètre dans le filtre par l'entrée et s'écoule dans la sortie après avoir été filtré par le tamis filtrant.Le filtre de lavage à contre-courant adopte un contrôle de différence de pression et un contrôle de positionnement pour nettoyer automatiquement le tamis filtrant.
Lorsque la différence de pression entre l'entrée et la sortie d'eau du filtre atteint la valeur définie ou que la minuterie atteint l'heure prédéfinie, le boîtier de commande électrique envoie un signal, la vanne des eaux usées s'ouvre, la vanne de guidage du débit d'eau est fermée et l'eau Le flux élimine les impuretés collées sur la paroi intérieure du tamis filtrant.nettoyé.
Lorsque la vanne de guidage du débit d'eau est complètement fermée, le débit d'eau est forcé de pénétrer à l'extérieur du tamis filtrant à partir du maillage de la section d'entrée du filtre, la majeure partie de l'eau propre s'écoule de la sortie et une partie de l'eau propre pénètre à l'intérieur du tamis filtrant depuis l'extérieur du tamis filtrant (le système est sous décompression. État, la pression interne du filtre est inférieure à la pression externe), de manière à effectuer un lavage à contre-courant du filtre.
Le tamis filtrant en forme de coin en acier inoxydable avec une structure spéciale produit un effet de pulvérisation à l'intérieur du tamis filtrant et les impuretés sont éliminées de la paroi intérieure lisse.
Lorsque la différence de pression entre l'entrée et la sortie du filtre revient à la normale ou que le temps de réglage de la minuterie est terminé, la vanne de vidange électrique est fermée et la vanne de guidage du débit d'eau est ouverte.L'ensemble du système de processus de rinçage peut fonctionner normalement sans temps d'arrêt.
paramètres techniques
Temps d'auto-nettoyage : 10-60 secondes
Traitement unique de l'eau : 45-2350/h
Contrôle autonettoyant : pression différentielle, temps et manuel
Pression de service maximale : 0,1-2,5 MPa
Température maximale de l'eau de travail : 95 ℃
Interface de contrôle : affichage numérique, bouton, interrupteur
Plage de précision de filtration : 100-3000um
Type de filtre : Maille en forme de coin en acier inoxydable 304/316Lbubu
Eau nécessaire pour l'autonettoyage : <1%
Caractéristiques de performance
1, le dispositif de filtre de lavage à contre-courant q utilisant y a une structure mécanique interne brevetée, pour obtenir une véritable fonction de lavage à contre-courant à haute pression, peut éliminer complètement les impuretés emprisonnées dans l'écran, nettoyer sans impasses, perte de très petit débit, pour assurer l'efficacité et longue durée de vie du filtre.
2, l'équipement de filtration à contre-courant utilisant un tamis en forme de coin en acier inoxydable 304 ou 316L, avec une plus grande résistance, ne sera pas corrodé pour garantir l'exactitude de la filtration, la plus haute précision de filtration jusqu'à 50 microns.
3, l'équipement de filtrage de lavage à contre-courant, grâce à ses propres capacités de contrôle pour réaliser un lavage à contre-courant automatique, peut faire face aux fluctuations instables de la qualité de l'eau, sans intervention manuelle.
4, l'équipement de filtre de lavage à contre-courant comporte peu de pièces d'usure, aucun consommable, de faibles coûts d'exploitation et de maintenance, ainsi qu'un fonctionnement et une gestion simples.
5, le système de contrôle du filtre de lavage à contre-courant est réactif et précis, et la différence de pression de lavage à contre-courant et la valeur de réglage du temps peuvent être ajustées de manière flexible en fonction des différentes sources d'eau et de la précision de filtration.
6, pendant le processus de lavage à contre-courant de l'équipement de filtrage, chaque écran est lavé à son tour pour assurer un nettoyage sûr et efficace de l'écran, tandis que les autres écrans ne sont pas affectés et continuent de filtrer.
7, l'équipement de filtrage adopte une vanne de vidange électrique, ce qui rend le temps de lavage à contre-courant court et la consommation d'eau du lavage à contre-courant moindre, ce qui est écologique et économique.
8, la structure de l'équipement de filtration est compacte et raisonnable, couvrant une zone petite, flexible et pratique à installer et à déplacer.
9, le système électrique de l'équipement de filtration adopte un mode de contrôle intégré, qui peut réaliser une télécommande.
détails du produit
Le filtre est un équipement de traitement indispensable dans le processus de purification de l'eau, utilisé pour intercepter les impuretés de l'eau afin de purifier l'eau ou de protéger le fonctionnement normal des autres équipements du système.Habituellement, les filtres à mailles sont utilisés dans les domaines de la filtration de l'eau et des systèmes de circulation d'eau industriels en raison de leur bon effet de filtration et de leur faible résistance, mais leurs inconvénients sont une faible capacité de rétention de la saleté, une obstruction facile par la saleté, des travaux de nettoyage compliqués et l'équipement. doit être démonté pour réaliser le nettoyage de la partie filtrante, et l'état du filtre ne peut pas être surveillé, ce qui est fortement influencé par les facteurs humains et rend l'automatisation de l'ensemble du système très faible.Le filtre de lavage à contre-courant automatique a pour fonction de filtrer l'eau brute et de nettoyer et de décharger automatiquement l'élément filtrant, et le système dispose d'un approvisionnement en eau ininterrompu lors du nettoyage et de la décharge.Par rapport aux filtres précédents, cet équipement présente les avantages d'une automatisation élevée, d'une grande capacité de traitement, d'un autonettoyage et d'une décharge, d'un approvisionnement en eau ininterrompu et d'une large application.
Principe de fonctionnement
Lorsque le filtre de lavage à contre-courant fonctionne, la vanne de guidage du débit d'eau est à l'état ouvert et le débit d'eau pénètre dans le filtre par l'entrée et s'écoule dans la sortie après avoir été filtré par le tamis filtrant.Le filtre de lavage à contre-courant adopte un contrôle de différence de pression et un contrôle de positionnement pour nettoyer automatiquement le tamis filtrant.
Lorsque la différence de pression entre l'entrée et la sortie d'eau du filtre atteint la valeur définie ou que la minuterie atteint l'heure prédéfinie, le boîtier de commande électrique envoie un signal, la vanne des eaux usées s'ouvre, la vanne de guidage du débit d'eau est fermée et l'eau Le flux élimine les impuretés collées sur la paroi intérieure du tamis filtrant.nettoyé.
Lorsque la vanne de guidage du débit d'eau est complètement fermée, le débit d'eau est forcé de pénétrer à l'extérieur du tamis filtrant à partir du maillage de la section d'entrée du filtre, la majeure partie de l'eau propre s'écoule de la sortie et une partie de l'eau propre pénètre à l'intérieur du tamis filtrant depuis l'extérieur du tamis filtrant (le système est sous décompression. État, la pression interne du filtre est inférieure à la pression externe), de manière à effectuer un lavage à contre-courant du filtre.
Le tamis filtrant en forme de coin en acier inoxydable avec une structure spéciale produit un effet de pulvérisation à l'intérieur du tamis filtrant et les impuretés sont éliminées de la paroi intérieure lisse.
Lorsque la différence de pression entre l'entrée et la sortie du filtre revient à la normale ou que le temps de réglage de la minuterie est terminé, la vanne de vidange électrique est fermée et la vanne de guidage du débit d'eau est ouverte.L'ensemble du système de processus de rinçage peut fonctionner normalement sans temps d'arrêt.
paramètres techniques
Temps d'auto-nettoyage : 10-60 secondes
Traitement unique de l'eau : 45-2350/h
Contrôle autonettoyant : pression différentielle, temps et manuel
Pression de service maximale : 0,1-2,5 MPa
Température maximale de l'eau de travail : 95 ℃
Interface de contrôle : affichage numérique, bouton, interrupteur
Plage de précision de filtration : 100-3000um
Type de filtre : Maille en forme de coin en acier inoxydable 304/316Lbubu
Eau nécessaire pour l'autonettoyage : <1%
Caractéristiques de performance
1, le dispositif de filtre de lavage à contre-courant q utilisant y a une structure mécanique interne brevetée, pour obtenir une véritable fonction de lavage à contre-courant à haute pression, peut éliminer complètement les impuretés emprisonnées dans l'écran, nettoyer sans impasses, perte de très petit débit, pour assurer l'efficacité et longue durée de vie du filtre.
2, l'équipement de filtration à contre-courant utilisant un tamis en forme de coin en acier inoxydable 304 ou 316L, avec une plus grande résistance, ne sera pas corrodé pour garantir l'exactitude de la filtration, la plus haute précision de filtration jusqu'à 50 microns.
3, l'équipement de filtrage de lavage à contre-courant, grâce à ses propres capacités de contrôle pour réaliser un lavage à contre-courant automatique, peut faire face aux fluctuations instables de la qualité de l'eau, sans intervention manuelle.
4, l'équipement de filtre de lavage à contre-courant comporte peu de pièces d'usure, aucun consommable, de faibles coûts d'exploitation et de maintenance, ainsi qu'un fonctionnement et une gestion simples.
5, le système de contrôle du filtre de lavage à contre-courant est réactif et précis, et la différence de pression de lavage à contre-courant et la valeur de réglage du temps peuvent être ajustées de manière flexible en fonction des différentes sources d'eau et de la précision de filtration.
6, pendant le processus de lavage à contre-courant de l'équipement de filtrage, chaque écran est lavé à son tour pour assurer un nettoyage sûr et efficace de l'écran, tandis que les autres écrans ne sont pas affectés et continuent de filtrer.
7, l'équipement de filtrage adopte une vanne de vidange électrique, ce qui rend le temps de lavage à contre-courant court et la consommation d'eau du lavage à contre-courant moindre, ce qui est écologique et économique.
8, la structure de l'équipement de filtration est compacte et raisonnable, couvrant une zone petite, flexible et pratique à installer et à déplacer.
9, le système électrique de l'équipement de filtration adopte un mode de contrôle intégré, qui peut réaliser une télécommande.
MODEL | CONNEXION | MAUVAIS DIAMÈTRE | DÉBIT |
POUCE | DN | m³/heure | |
BTP-32 | 1.2 | 125 | 8 |
BTP-40 | 1.5 | 150 | 12 |
BTP-50 | 2 | 150 | 19 |
BTP-65 | 2.5 | 150 | 28 |
BTP-80 | 3 | 200 | 50 |
BTP-100 | 4 | 200 | 80 |
BTP-125 | 5 | 250 | 125 |
BTP-150 | 6 | 250 | 180 |
BTP-200 | 8 | 300 | 320 |
BTP-250 | 10 | 350 | 490 |
BTP-300 | 12 | 400 | 710 |
BTP-350 | 14 | 500 | 970 |
BTP-400 | 16 | 600 | 1400 |
BTP-450 | 18 | 700 | 1600 |
MAUVAIS MATÉRIEL | Acier Carbone |
MATÉRIEL DU FILTRE | Acier inoxydable |
PRESSION DE SERVICE | 10 barres |
MODEL | CONNEXION | MAUVAIS DIAMÈTRE | DÉBIT |
POUCE | DN | m³/heure | |
BTP-32 | 1.2 | 125 | 8 |
BTP-40 | 1.5 | 150 | 12 |
BTP-50 | 2 | 150 | 19 |
BTP-65 | 2.5 | 150 | 28 |
BTP-80 | 3 | 200 | 50 |
BTP-100 | 4 | 200 | 80 |
BTP-125 | 5 | 250 | 125 |
BTP-150 | 6 | 250 | 180 |
BTP-200 | 8 | 300 | 320 |
BTP-250 | 10 | 350 | 490 |
BTP-300 | 12 | 400 | 710 |
BTP-350 | 14 | 500 | 970 |
BTP-400 | 16 | 600 | 1400 |
BTP-450 | 18 | 700 | 1600 |
MAUVAIS MATÉRIEL | Acier Carbone |
MATÉRIEL DU FILTRE | Acier inoxydable |
PRESSION DE SERVICE | 10 barres |
