Comment fonctionne le lavage à contre-courant du filtre

Un rétrolavage de filtre à sable fonctionne de la même manière que les autres types de filtres à sable, mais utilise un matériau en acier au carbone pour sa construction.Voici un aperçu général du fonctionnement d’un rétrolavage de filtre à sable :

1. Processus de filtration : Le filtre à sable contient un lit de sable ou un autre média qui piège les particules et les contaminants lorsque l'eau le traverse.Le boîtier en acier au carbone garantit l'intégrité structurelle et la résistance à la corrosion.

2. Accumulation de contaminants : Au fil du temps, le filtre à sable accumule des débris, de la saleté et d’autres particules capturées dans l’eau.Cette accumulation réduit l'efficacité du filtre et nécessite un nettoyage périodique pour maintenir des performances optimales.

3. Procédure de lavage à contre-courant : Lorsque le filtre est suffisamment obstrué, une procédure de lavage à contre-courant est lancée.Le lavage à contre-courant consiste à inverser le flux d’eau à travers le filtre pour déloger et éliminer les contaminants piégés.

4. Inversion du débit : dans un cycle de lavage à contre-courant typique, les vannes sont ajustées pour inverser le débit d'eau à travers le filtre.L'eau est dirigée du bas vers le haut du filtre, provoquant l'expansion et la fluidisation du lit de sable.

5. Délogement des contaminants : À mesure que l'eau s'écoule vers le haut à travers le lit de sable, elle agite les particules de sable, délogeant les contaminants piégés.La turbulence aide à libérer les débris des grains de sable et à les suspendre dans l'eau.

6. Élimination des déchets : Les contaminants délogés, ainsi qu'une partie du média filtrant, sont emportés avec l'eau de lavage à contre-courant.Cette eau est dirigée vers un système d’évacuation ou d’élimination des déchets, empêchant les particules libérées de pénétrer à nouveau dans le système de filtration.

7. Rinçage : Une fois le processus de lavage à contre-courant terminé, le flux d'eau reprend sa direction normale et un cycle de rinçage peut être lancé.Le rinçage aide à tasser le lit filtrant et à éliminer tous les débris restants avant de remettre le filtre en service.

8. Reprise de la filtration : Une fois les cycles de lavage à contre-courant et de rinçage terminés, le filtre est prêt à reprendre les opérations de filtration normales.Le lit filtrant nettoyé est capable de piéger à nouveau efficacement les particules de l’eau.

FAQ

Lorsque la chute de pression atteint, quel niveau convient-il pour démarrer l’opération de lavage à contre-courant ?

La détermination du niveau de chute de pression approprié pour lancer l'opération de lavage à contre-courant dépend de divers facteurs tels que les spécifications de conception du système de filtration, le type de contaminants présents dans l'eau et les exigences opérationnelles de l'installation.Cependant, une approche courante consiste à surveiller la chute de pression à travers le filtre et à lancer un rétrolavage lorsqu'elle atteint un seuil prédéterminé.

En règle générale, la chute de pression à travers le filtre augmente à mesure que les contaminants s'accumulent et limitent le débit d'eau à travers le média filtrant.Une fois que la chute de pression atteint un certain niveau, cela indique que le filtre est obstrué et qu'il peut nécessiter un nettoyage.

Le niveau de chute de pression spécifique auquel le rétrolavage doit être initié peut varier en fonction de la conception du système et des recommandations du fabricant.Il est courant que les installations définissent une plage de chute de pression cible en fonction de leur expérience opérationnelle et des exigences de performances.

Par exemple, une installation peut définir une plage de chute de pression cible de 5 à 10 psi (livres par pouce carré) au-dessus de la pression du filtre propre comme déclencheur pour lancer l'opération de lavage à contre-courant.Une fois que la chute de pression dépasse la limite supérieure de cette plage, indiquant un encrassement important du filtre, le processus de lavage à contre-courant sera lancé pour restaurer l'efficacité de la filtration.

Une surveillance régulière de la chute de pression et le respect de seuils prédéterminés garantissent une maintenance rapide et des performances optimales du système de filtration tout en évitant une consommation d'énergie excessive et des dommages potentiels aux équipements.

Comment pouvez-vous déterminer si le filtre fonctionne correctement ou s’il y a des problèmes ?

1. Inspection visuelle:

• Vérifiez tout signe visible de dommage ou de fuite dans le boîtier du filtre, la tuyauterie, les vannes et les composants associés.

• Assurez-vous que toutes les connexions sont sécurisées et qu’il n’y a pas de raccords desserrés.

2. Surveillance des chutes de pression :

• Surveillez la chute de pression à travers le filtre.Une augmentation significative de la chute de pression pourrait indiquer que le filtre est obstrué et nécessite un nettoyage.

• À l’inverse, une diminution soudaine de la chute de pression pourrait indiquer un problème avec le filtre ou une fuite dans le système.

3. Surveillance du débit :

• Mesurez le débit d’eau entrant et sortant du filtre.Une diminution du débit peut indiquer une restriction dans le filtre en raison d'un colmatage ou d'autres problèmes.

• Assurez-vous que le débit reste constant dans le temps, car des fluctuations pourraient indiquer des problèmes avec le filtre ou l'ensemble du système.

4. Tests de qualité de l'eau :

• Testez régulièrement la qualité de l’eau filtrée pour vous assurer qu’elle répond aux normes requises.

• Vérifiez tout changement dans les paramètres de qualité de l’eau tels que la turbidité, le pH, les niveaux de chlore ou les niveaux de contaminants spécifiques.

5. Efficacité du lavage à contre-courant :

• Pendant le lavage à contre-courant, observez l’efficacité du processus pour éliminer les contaminants piégés dans le média filtrant.

• Assurez-vous que l’eau de lavage à contre-courant semble trouble ou décolorée, indiquant qu’elle emporte les débris du filtre.

6. Alarmes et capteurs du système :

• Faites attention aux alarmes ou alertes générées par les capteurs de surveillance installés dans le système de filtration.

• Ces capteurs peuvent détecter des anomalies telles que des écarts de pression, des changements de débit ou des fuites, fournissant ainsi une alerte précoce en cas de problèmes potentiels.

7. Maintenance régulière:

• Respectez un programme d'entretien régulier du filtre et des composants associés, y compris le nettoyage, l'inspection et le remplacement du média filtrant ou des cartouches si nécessaire.

• Suivez les recommandations du fabricant concernant les procédures et les intervalles d’entretien.

8. Consultez les directives du fabricant :

• Reportez-vous aux directives et à la documentation du fabricant pour connaître les étapes de dépannage spécifiques et les recommandations pour votre système de filtre particulier.

En effectuant ces vérifications régulièrement et avec diligence, vous pouvez garantir que votre système de filtration fonctionne correctement et efficacement, et identifier et résoudre rapidement tout problème pouvant survenir.Un entretien et une surveillance réguliers sont essentiels pour maximiser la durée de vie et les performances du système de filtration.

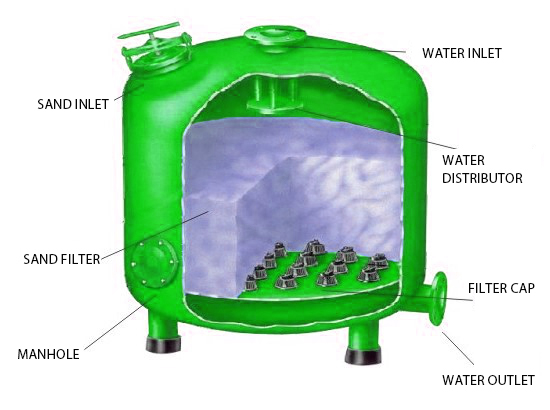

Les réservoirs de filtre à sable comportent généralement de nombreux tuyaux à l’extérieur.Pourriez-vous s'il vous plaît expliquer leurs objectifs et les procédures opérationnelles standard ?

1. Tuyau d'entrée :

• Fonction : le tuyau d'entrée amène l'eau non traitée dans le réservoir du filtre à sable depuis la source, comme une pompe ou une conduite d'alimentation en eau.

• Procédure de travail normale : L'eau non traitée pénètre dans le réservoir du filtre par le tuyau d'entrée, où elle subit une filtration pour éliminer les impuretés.

2. Tuyau de sortie :

• Fonction : Le tuyau de sortie transporte l'eau filtrée hors du réservoir du filtre à sable et la dirige vers la destination souhaitée, comme un système de distribution ou un réservoir de stockage.

• Procédure de travail normale : L'eau filtrée sort du réservoir du filtre à sable par le tuyau de sortie, prête à être distribuée ou traitée davantage.

3. Tuyau de lavage à contre-courant :

• Fonction : Le tuyau de lavage à contre-courant permet l'évacuation de l'eau de lavage à contre-courant et des contaminants piégés pendant le processus de lavage à contre-courant.

• Procédure de travail normale : Pendant le lavage à contre-courant, le sens d'écoulement est inversé et l'eau, ainsi que les contaminants délogés, sont dirigées hors du réservoir du filtre à sable par le tuyau de lavage à contre-courant pour élimination ou traitement.

4. Tuyau de vidange :

• Fonction : le tuyau de vidange permet d'évacuer l'eau du réservoir du filtre à sable pour l'entretien, les réparations ou les situations d'urgence.

• Procédure de travail normale : Si une vidange est nécessaire, par exemple pour un nettoyage ou des réparations, l'eau peut être évacuée en toute sécurité du réservoir du filtre à sable par le tuyau de vidange.

5. Tuyau de décharge d'air :

• Fonction : le tuyau de décharge d'air permet la libération de l'air ou du gaz emprisonné par le haut du réservoir du filtre à sable, évitant ainsi les poches d'air qui pourraient affecter les performances de filtration.

• Procédure de travail normale : L'air emprisonné à l'intérieur du réservoir du filtre monte vers le haut et est libéré par le tuyau de décharge d'air, garantissant ainsi le bon fonctionnement du système de filtration.

6. Manomètre ou soupape de surpression :

• Fonction : le manomètre ou la soupape de décharge mesure la pression à l'intérieur du réservoir du filtre à sable et aide à prévenir la surpression.

• Procédure de travail normale : le manomètre permet une surveillance en temps réel des changements de pression dans le réservoir du filtre, permettant aux opérateurs de détecter toute anomalie et de prendre les mesures appropriées si nécessaire.La soupape de surpression libère l'excès de pression pour éviter d'endommager le réservoir du filtre ou les composants associés.

Ces tuyaux travaillent ensemble pour assurer le bon fonctionnement du réservoir du filtre à sable, permettant une filtration efficace de l'eau et le maintien des normes de qualité de l'eau.Une inspection, un entretien et une surveillance réguliers de ces tuyaux sont essentiels pour garantir la performance et la longévité continues du système de filtration.
